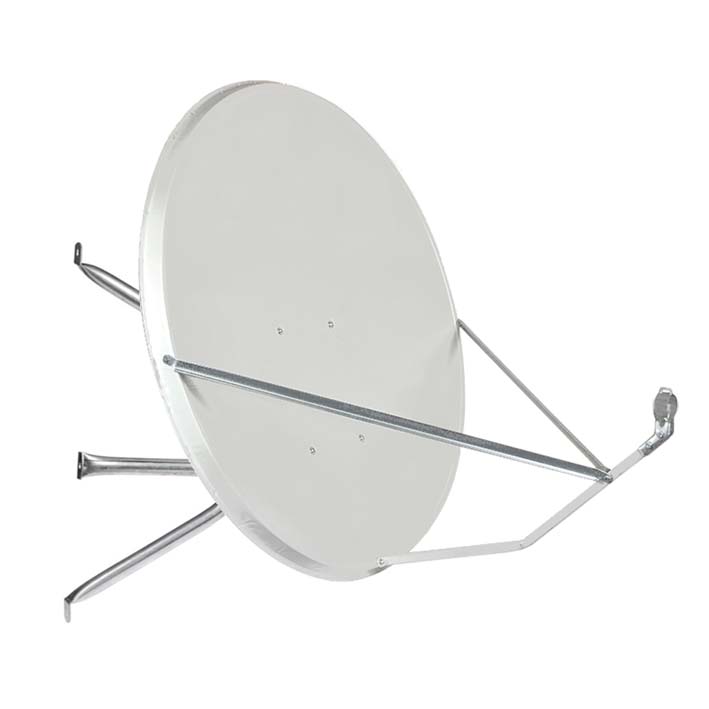

Антенна спутниковая офсетная SUPRAL СТВ-0,8-1.1 АУМ предназначена для приема сигналов с геостационарных спутников в Ku-диапазоне (10.7-12.75ГГц).
Облучатель в комплекте не поставляется. Обеспечение заданных параметров рефлектора обеспечивается контролем геометрических параметров при изготовлении.
Антенна не предназначена для передачи сигналов на спутник.

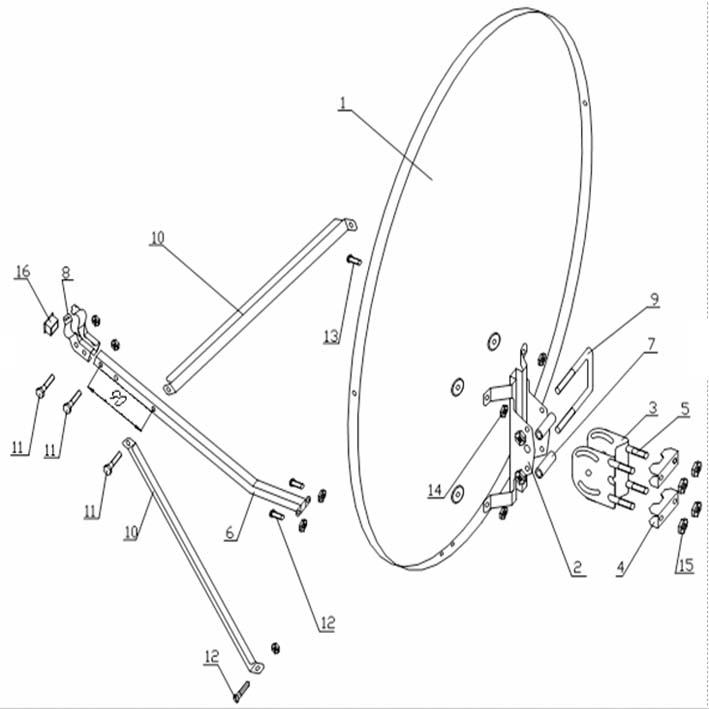

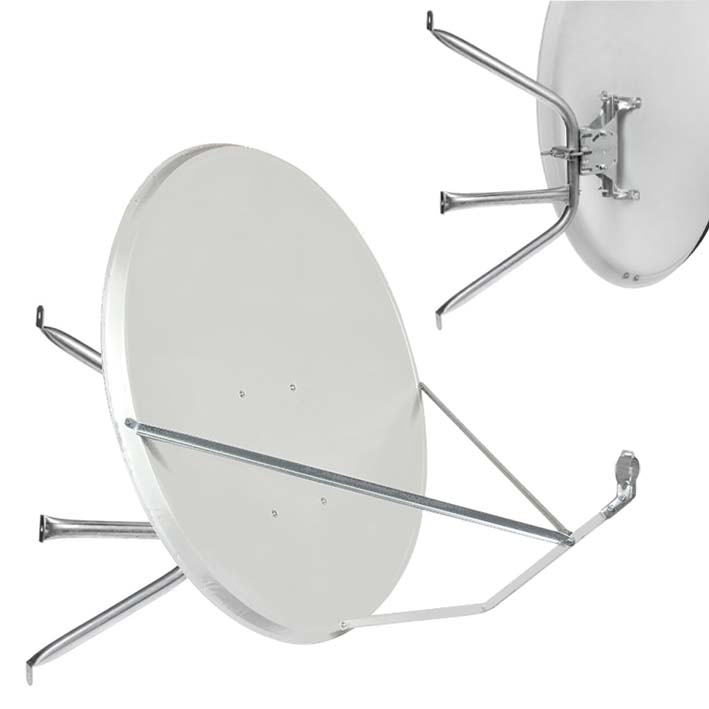

Сборка антенны SUPRAL СТВ-0,8-1.1 АУМ производится в соответствии с рис. 2.

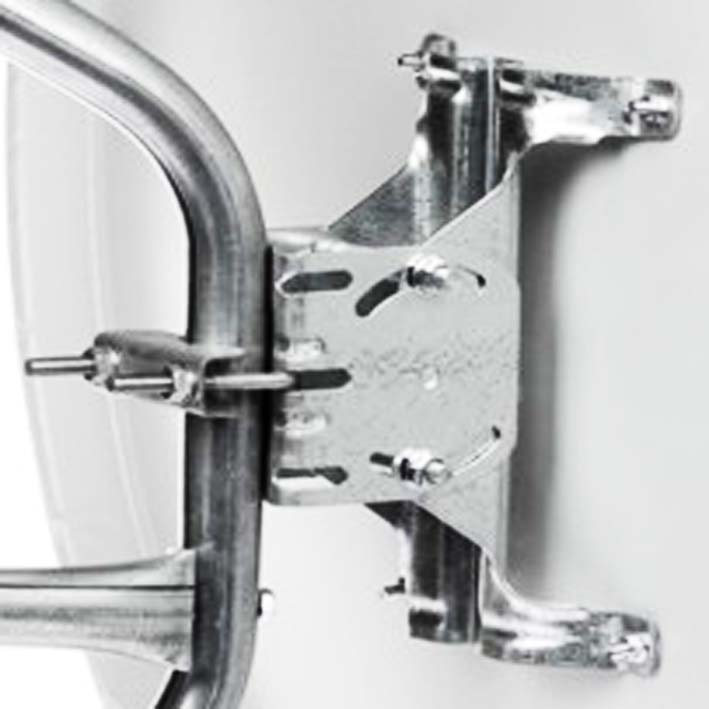

1. Установить между щеками кронштейна (поз.3) щеки опоры (поз.2) и закрепить хомутом (поз.5), вставив между щеками опоры распорные втулки (поз.7) и установив снаружи шайбы и гайки М8.
2. Привернуть к рефлектору (поз.1) опору (поз.2) в сборе с кронштейном (поз.3) винтами М6х16 (поз.12). Затянуть гайки М6 крепления.
3. Закрепить дугу конвертородержателя на отражателе винтами М6х16 (поз.12, см.Рис.2).
4. Установить растяжки, для чего закрепить один конец растяжки на отражателе винтом М6х16 (поз.12), а другой конец на дуге конвертородержателя болт М6х35 (поз.11, см.Рис.2). Закрепить гайками.

Внимание!

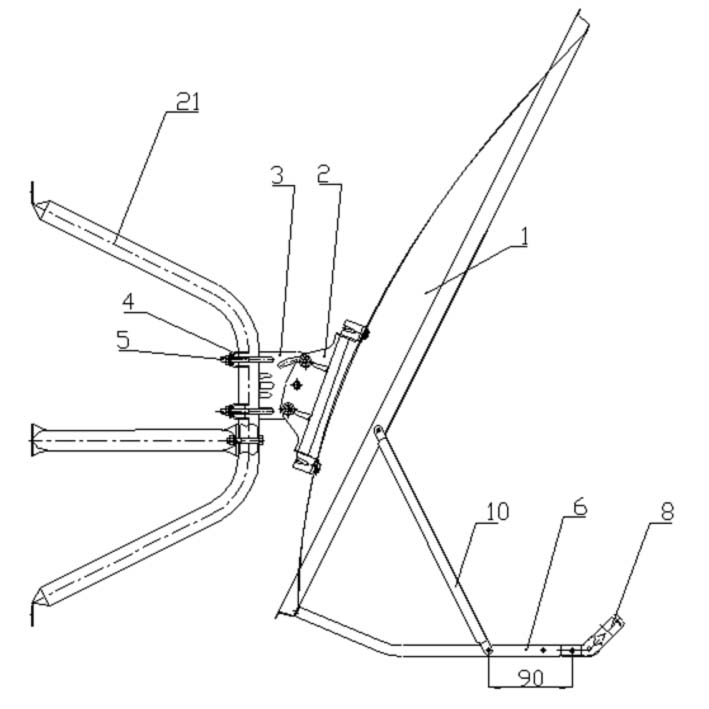

При закреплении растяжек на дуге конвертородержателя выдерживать штатный размер 90 мм (См.рис.1 и 2).

5. Установить держатель облучателя (поз.8) вместе с облучателем на дуге конвертородержателя, для чего: вставить выступ на левой половине конвертородержателя в паз на правой половине конвертородержателя, обхватить ими облучатель и закрепить все в сборе на дуге конвертородержателя болт М6х35 (поз.11) и гайкой М6. Установить дополнительно болт М6х35 (Рис.2, поз.11). Сильно не затягивать.
6. Навеску рефлектора с ОПУ на настенный кронштейн необходимо производить вдвоем. Один держит рефлектор в сборе с ОПУ, а второй крепит его к трубе настенного кронштейна 2 прижимами (поз.4) и хомутами (поз.5). Закрепить гайками М8. Сильно не затягивать. Развернуть отражатель в направлении спутника. Затянуть гайки М8 на хомутах.
7. Для разворота антенны по углу-месту необходимо ослабить гайки М8 крепления хомута (поз.5) и руками повернуть антенну так, чтобы между плоскостью рефлектора и вертикалью получился угол  =  - 19,67 (.  - угол места спутника для вашей местности.). Положение, при котором плоскость рефлектора составляет с вертикалью угол  =0, соответствует углу наклона фокальной оси антенны 19,67 относительно горизонта. Затянуть болты. Настройку по фокусу производить перемещением облучателя вдоль своей оси при ослабленных винтах держателя облучателя. При настройке по поляризации, облучатель плавно поворачивают вокруг своей оси. Затянуть болты М6х35 (поз.11).

ТРАНСПОРТИРОВАНИЕ.

-При транспортировании поддоны и контейнеры должны быть закреплены во избежание смещения и ударов по ним при транспортировке и защищены от непосредственного воздействия атмосферных осадков.
-Не допускается перевозка в одном вагоне или автомашине с антеннами кислот, щелочей и тому подобных агрессивных материалов.

ОБЩИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

1. При работе с антенной будьте осторожны, не допускайте повреждения изделия.
2. При установке антенны будьте внимательны, не роняйте вниз инструмент; до окончательного закрепления антенны привяжите ее веревкой к поручню или батарее.
3. Для поддержания высоких характеристик антенны на протяжении всего срока эксплуатации необходимо периодически удалять с поверхности рефлектора и крышки облучателя осаждающуюся пыль и грязь с помощью мягкой тряпки, смоченной в воде, а в зимнее время сметать снег. Не допускаются повреждения радиопрозрачной крышки облучателя.
4. Заземление антенны. При установке антенн на балконах, лоджиях, стенах зданий имеющих свой контур защитного заземления, дополнительное заземление не требуется, т.к. они устанавливаются ниже молниеприемника и попадают в его зону действия.
5. Если антенна устанавливается на возвышенностях, коттеджах, дачах и в этих случаях отсутствуют рядом молниеотводы, необходимо обратиться в строительную организацию для устройства соответствующих молниеотводов.
