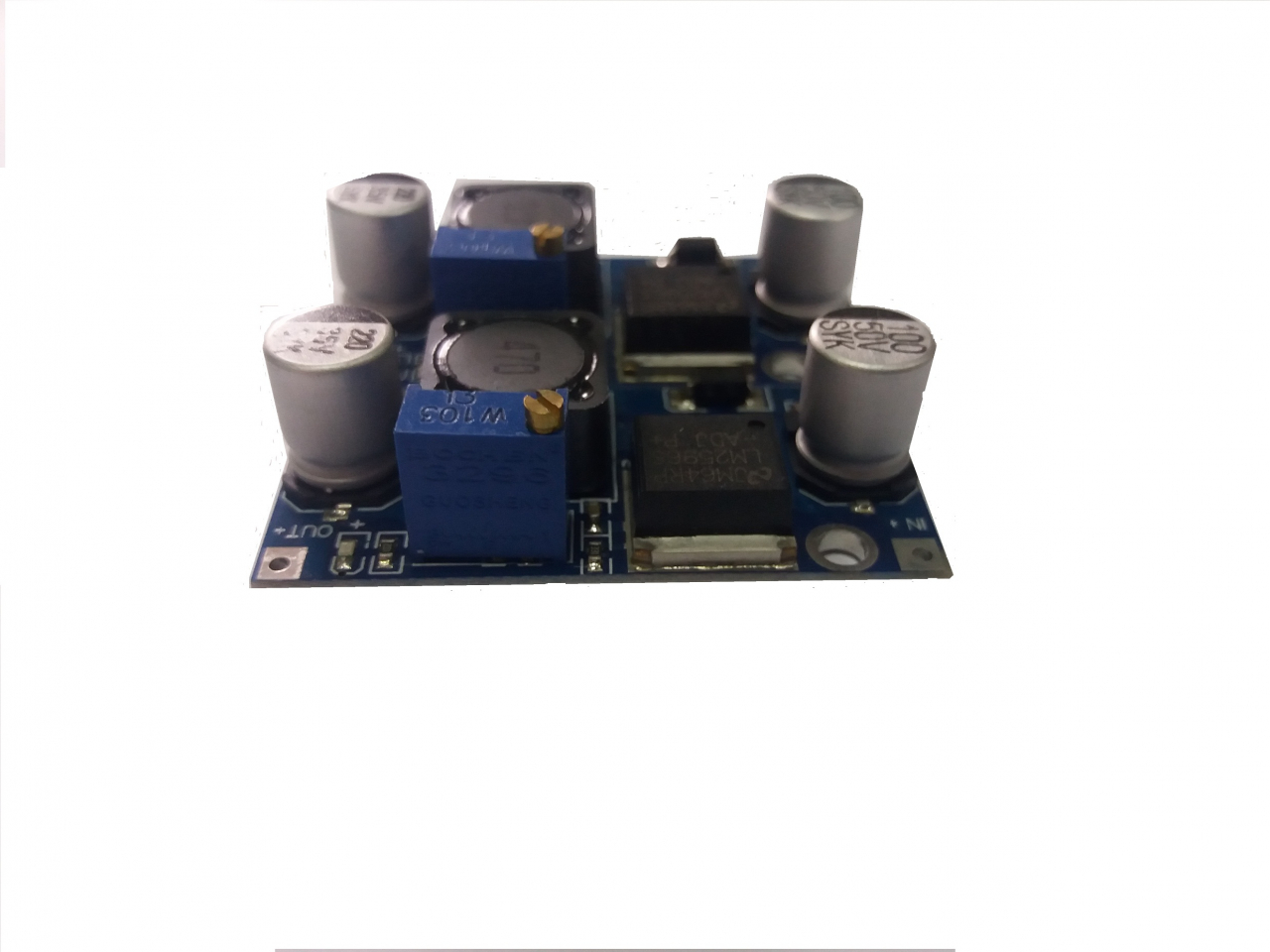

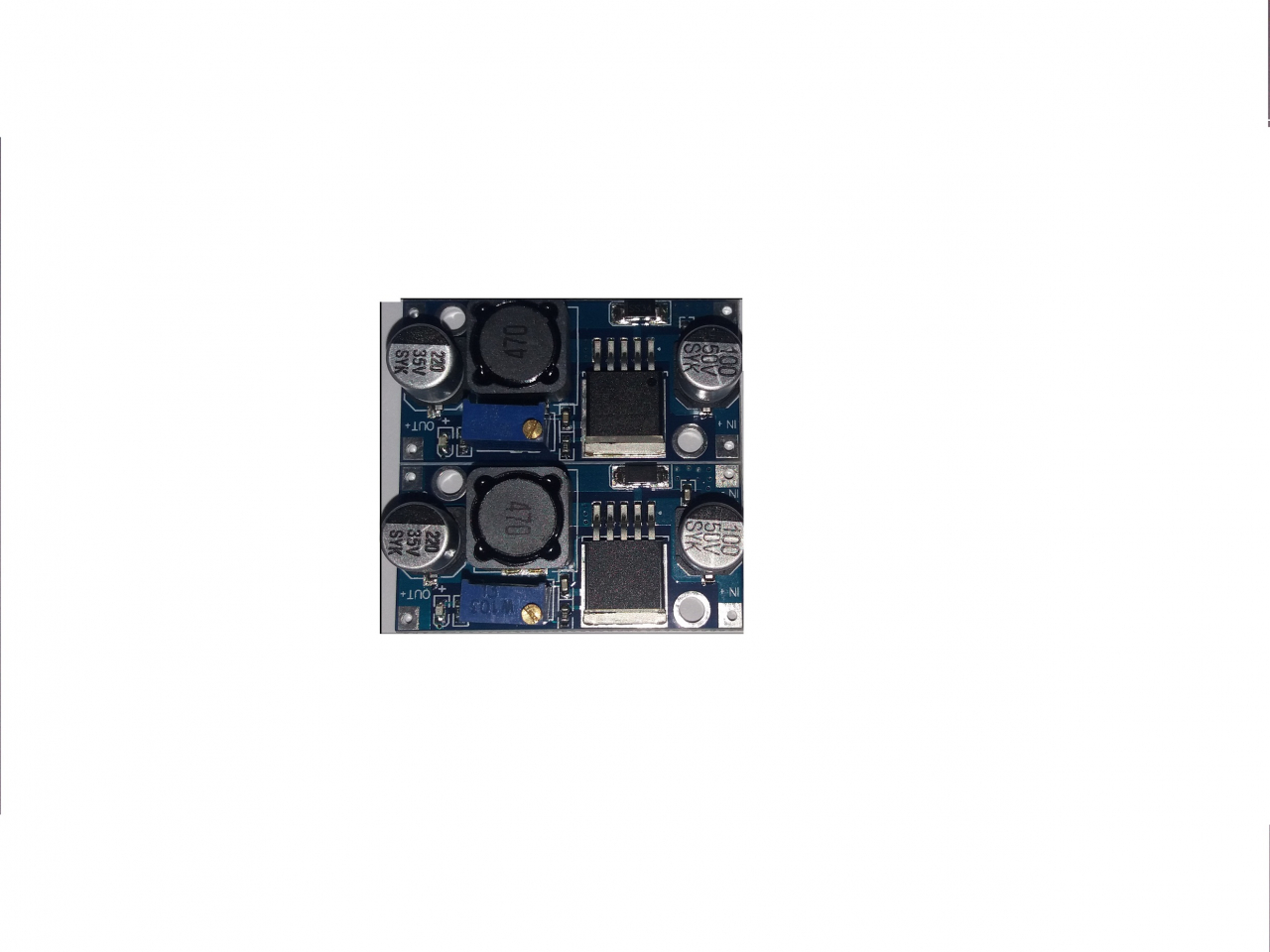

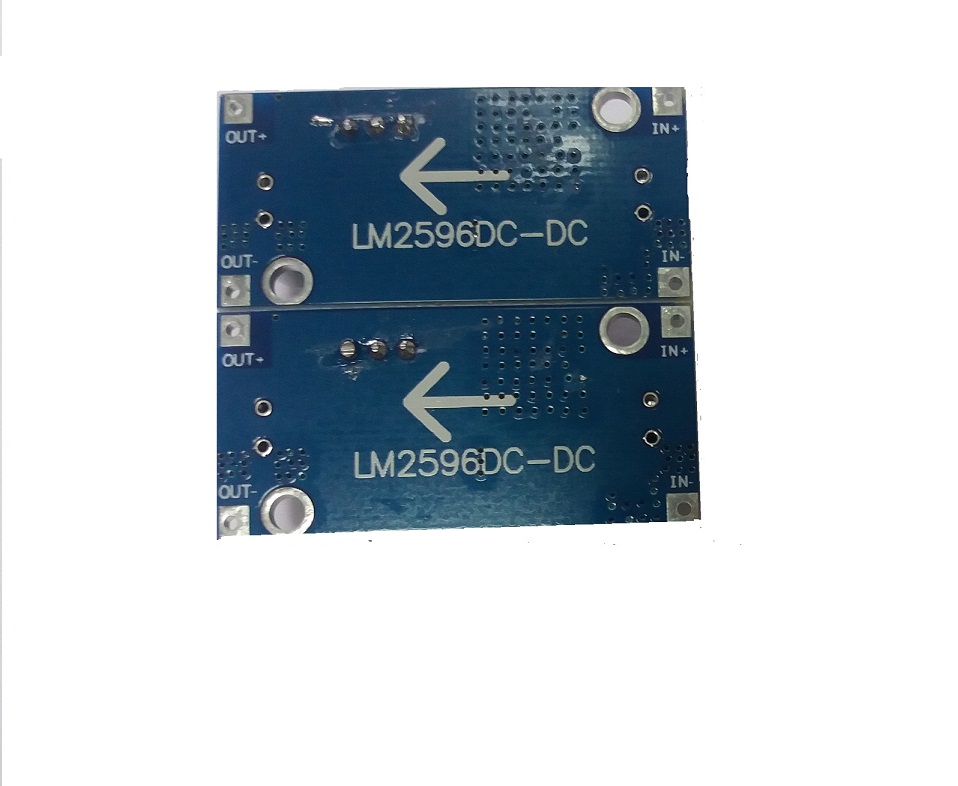

LM2596 — это импульсный понижающий регулируемый стабилизатор постоянного напряжения. Имеет высокий КПД. Меньше нагревается если сравнивать с модулями на линейных стабилизаторах. Источник питания может применяться в широком спектре устройств. Вместе с большим КПД это дает хорошие результаты при последовательном включении DC-DC LM2596 с химическими источниками тока, солнечными панелями или ветряными генераторами.Предусмотрены крепежные отверстия под винт.Под микросхемой есть отверстия с металлизацией для дополнительного отвода тепла на обратную сторону платы.
Название характеристики
Значение характеристики
Эффективность преобразования (КПД): до
92%
Частота переключения
150 кГц
Рабочая температура
от -40 до + 85 °C
Влияние изменения входного напряжения на уровень выхода
± 0.5%
Поддержание установленного напряжения с точностью
± 2.5%
Входное напряжение
3-40 В
Выходное напряжение
1.5-35 В (регулируемое)
Выходной ток
номинальный до 1А, от 1 до 2А заметно возрастает нагрев, предельный 3A (требуется дополнительный радиатор)
